Chłodnice powietrza/wody
Chłodzone wodą chłodnice powietrza typu płaszczowo-rurowego stanowią proste i wydajne rozwiązanie do chłodzenia sprężonego powietrza. Konstrukcja wymiennika ciepła z przeciwprądem umożliwia obniżenie temperatury sprężonego powietrza do wymaganego poziomu, co pomaga zoptymalizować procesy następcze. Jest to szczególnie ważne w przypadku osuszaczy adsorpcyjnych, które działają najlepiej przy umiarkowanych temperaturach na wlocie — warunki te można niezawodnie osiągnąć dzięki serii GDWA. Wynikowa temperatura powietrza pozostaje nieco powyżej temperatury wody chłodzącej.
Ponieważ sprężone powietrze zazwyczaj zawiera wilgoć, proces chłodzenia powoduje tworzenie się kondensatu. Kondensat ten można usunąć za pomocą separatora zainstalowanego na wylocie schładzacza końcowego. W modelach do GDWA350 zintegrowany separator ma aluminiowy korpus z wkładem cyklonowym i jest wyposażony w automatyczny, pływakowy dren kondensatu. Od modelu A450 separatory są wykonane z korpusu ze stali węglowej i separatora cyklonowego z ręcznym drenem. Dostępne są opcjonalne złączki redukcyjne ułatwiające podłączenie do systemu sprężonego powietrza.

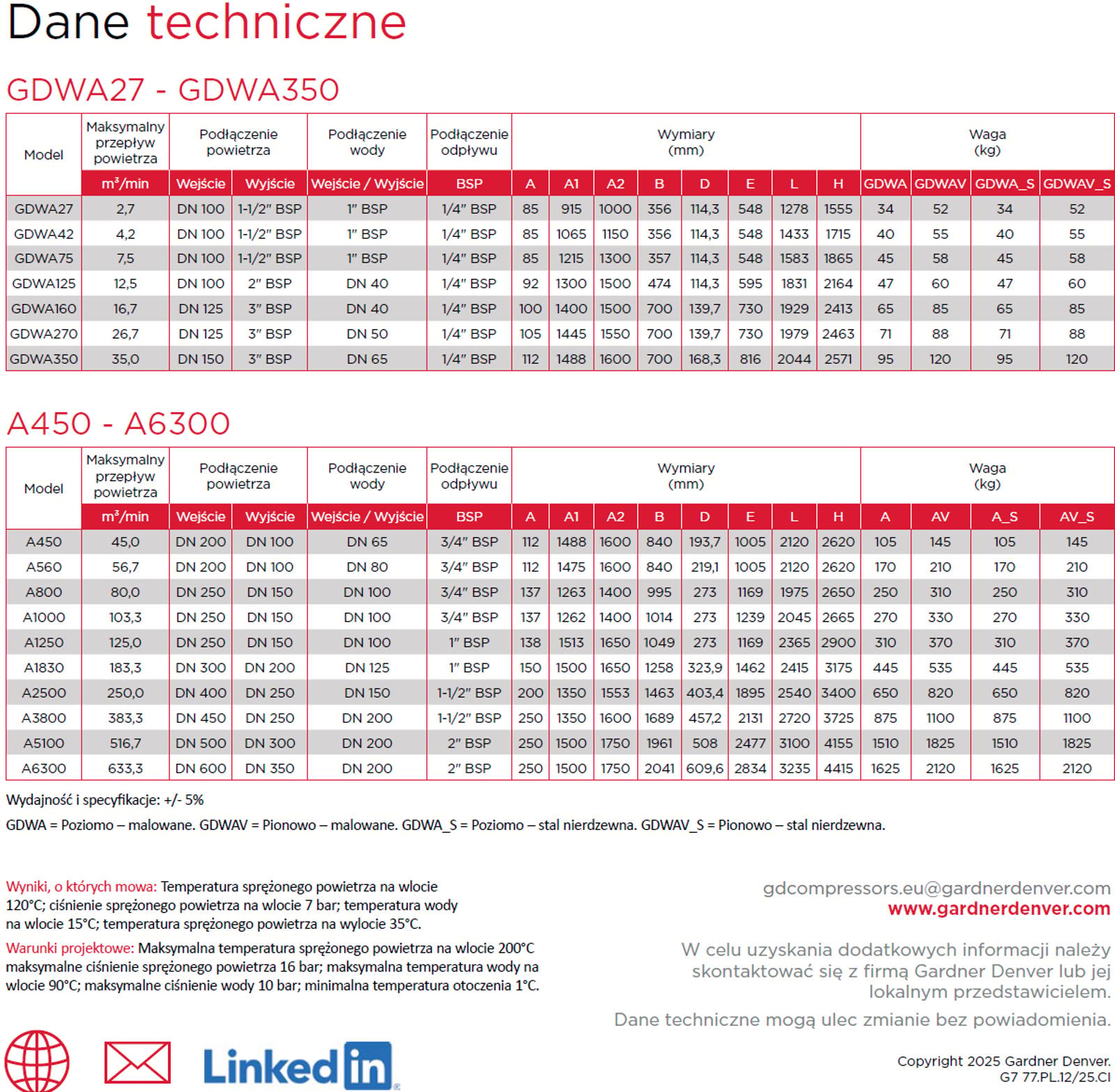

Warunki projektowe
Maksymalna temperatura sprężonego powietrza na wlocie wynosi 200 °C.
Maksymalne dopuszczalne ciśnienie sprężonego powietrza wynosi 16 barów.
Maksymalna temperatura wody na wlocie wynosi 90°C.
Maksymalne ciśnienie wody 10 barów
Minimalna temperatura otoczenia podczas pracy wynosi 1 °C.
Zasada działania
W wymienniku ciepła sprężone powietrze przepływa przez rury ze stali nierdzewnej otoczone zimną wodą po stronie płaszcza. Woda chłodząca przepływa w kierunku przeciwprądowym i jest kierowana przez wewnętrzne przegrody, które zwiększają turbulencję i poprawiają współczynnik przenikania ciepła.
Seria GDWA została zaprojektowana z optymalnymi rozmiarami wymiennika, zapewniając niski spadek ciśnienia po stronie sprężonego powietrza przy zachowaniu doskonałej wydajności cieplnej. Na wylocie rurki separator cyklonowy generuje wirujący przepływ powietrza, który skutecznie oddziela kondensat od sprężonego powietrza, umożliwiając odprowadzanie cieczy grawitacyjnie.
