Raffreddatori finali aria/acqua
I post-refrigeratori a fascio tubiero raffreddati ad acqua offrono una soluzione semplice ed efficiente per il raffreddamento dell'aria compressa. Il design dello scambiatore di calore in controcorrente consente di abbassare la temperatura dell'aria compressa al livello richiesto, contribuendo a ottimizzare i processi a valle. Ciò è particolarmente importante per gli essicatori igroscopici, che funzionano al meglio con temperature di ingresso moderate, condizioni che possono essere ottenute in modo affidabile con la gamma GDWA. La temperatura dell'aria risultante rimane leggermente superiore alla temperatura dell'acqua di raffreddamento.
Poiché l'aria compressa contiene tipicamente umidità, il processo di raffreddamento provoca la formazione di condensa. Questa condensa può essere rimossa utilizzando un separatore installato all'uscita del Post-refrigeratore. Nei modelli fino al GDWA350, il separatore integrato è caratterizzato da un corpo in alluminio con cartuccia a ciclone ed è dotato di uno scarico automatico della condensa azionato da galleggiante. A partire dal modello A450, i separatori sono costruiti con un corpo in acciaio al carbonio e un separatore a ciclone con scarico manuale. Sono disponibili raccordi di riduzione opzionali per facilitare il collegamento al sistema di aria compressa.

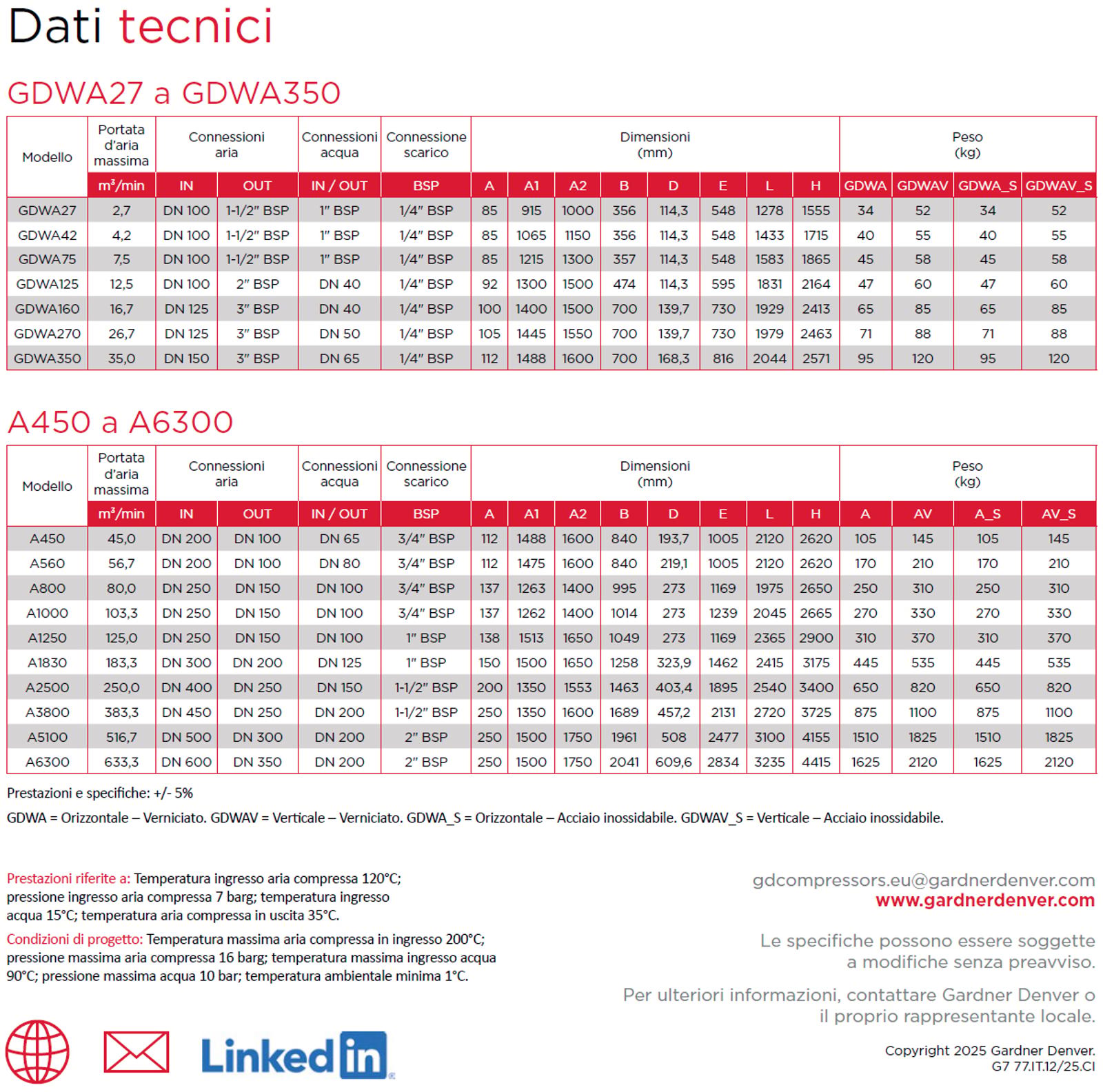

Condizioni di progettazione
La temperatura massima dell'aria compressa in ingresso è di 200 °C.
La pressione massima consentita dell'aria compressa è di 16 bar.
La temperatura massima dell'acqua in ingresso è di 90 °C.
Pressione massima dell'acqua di 10 bar
La temperatura ambiente minima di funzionamento è 1 °C.
Principio di funzionamento
All'interno dello scambiatore di calore, l'aria compressa fluisce attraverso tubi in acciaio inossidabile circondati da acqua fredda sul lato del mantello. L'acqua di raffreddamento si muove in controcorrente ed è guidata da deflettori interni che aumentano la turbolenza e migliorano il coefficiente di trasferimento del calore.
La gamma GDWA è progettata con dimensioni ottimizzate dello scambiatore, garantendo una bassa caduta di pressione sul lato dell'aria compressa e mantenendo un'eccellente efficienza termica. All'uscita del tubo, un separatore a ciclone genera un flusso d'aria vorticoso che separa efficacemente la condensa dall'aria compressa, consentendo al liquido di defluire per gravità.
