Refrigeradores posteriores de aire/agua
Los radiadores de salida refrigerados por agua proporcionan una solución fácil y eficiente para enfriar el aire comprimido. El diseño del intercambiador de calor en contracorriente permite reducir la temperatura del aire comprimido al nivel requerido, lo que ayuda a optimizar los procesos posteriores. Esto es especialmente importante para las secadoras adsorción, que funcionan mejor con temperaturas de entrada moderadas, condiciones que se pueden alcanzar de forma fiable con la gama GDWA. La temperatura del aire resultante se mantiene ligeramente por encima de la temperatura del agua de refrigeración.

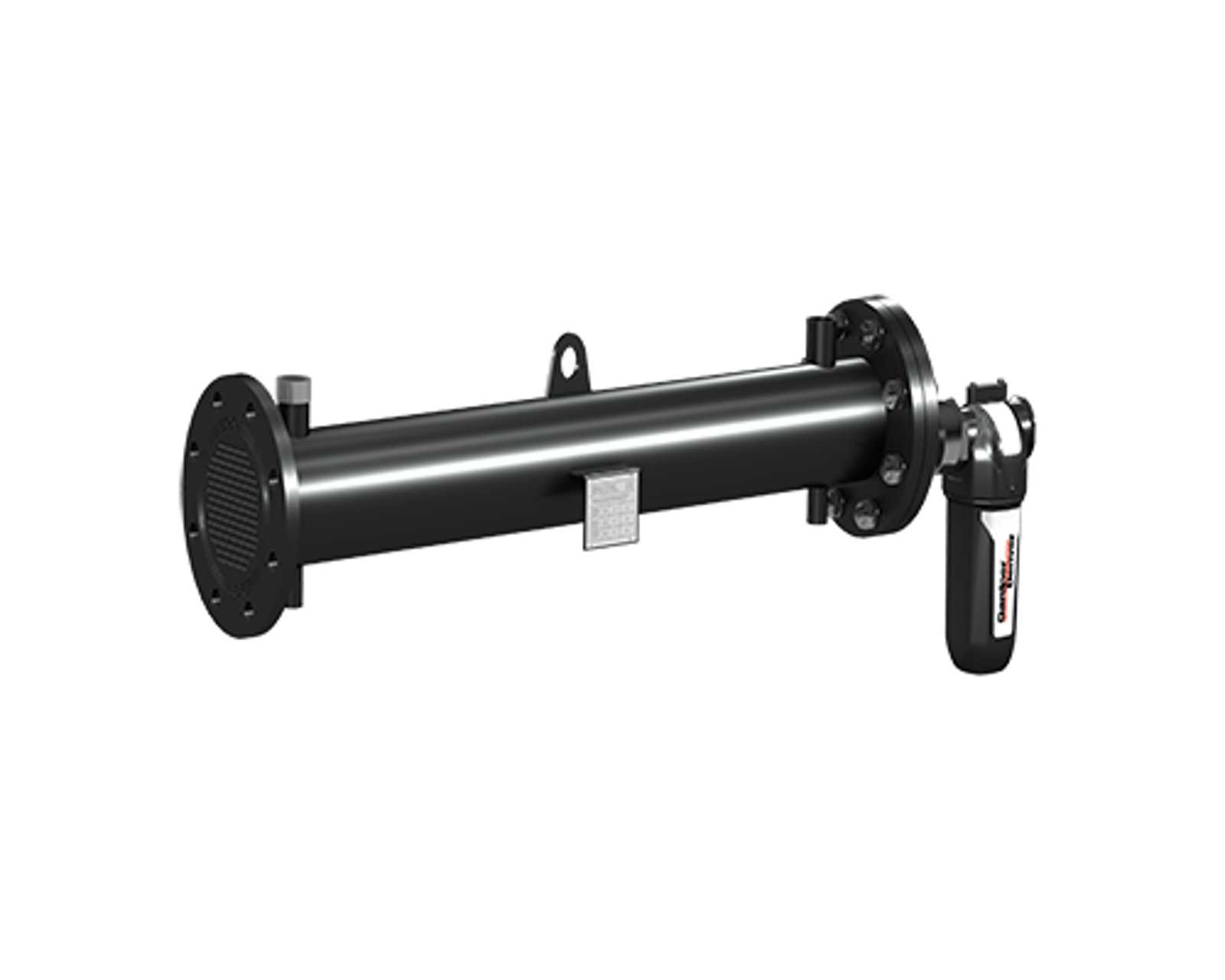

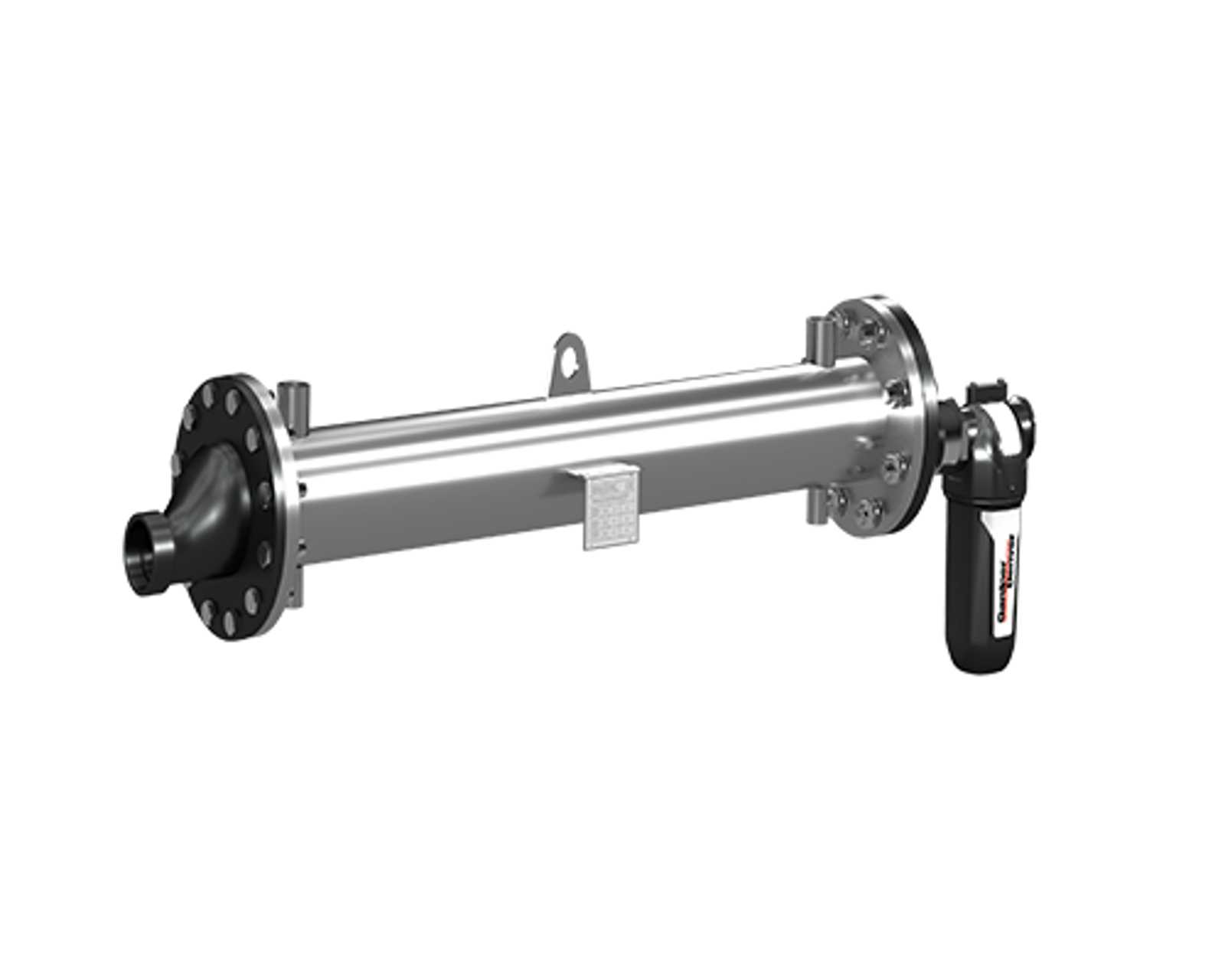

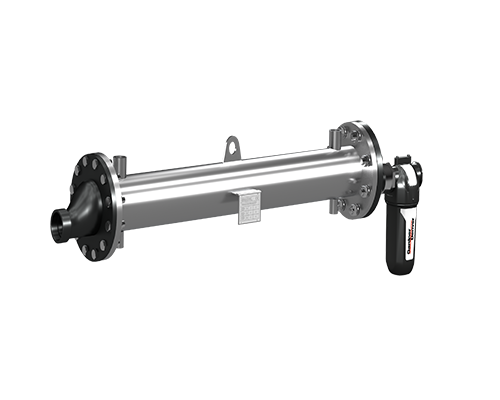

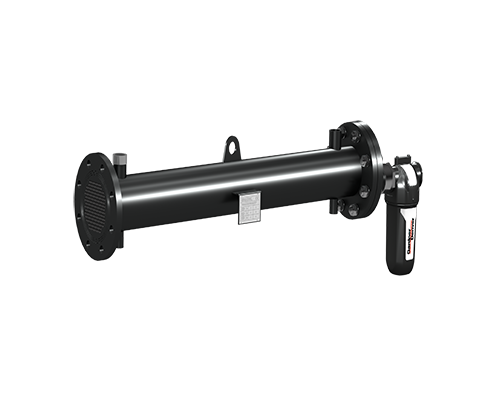

Dado que el aire comprimido suele contener humedad, el proceso de enfriamiento provoca la formación de condensado. Este condensado se puede eliminar mediante un separador instalado en la salida del posenfriador. En los modelos hasta GDWA350, el separador integrado cuenta con un cuerpo de aluminio con un cartucho ciclónico y está equipado con un drenaje de condensado automático accionado por flotador. A partir del modelo A450, los separadores están fabricados con un cuerpo de acero al carbono y un separador ciclónico con drenaje manual. Hay disponibles accesorios de reducción opcionales para facilitar la conexión al sistema de aire comprimido.

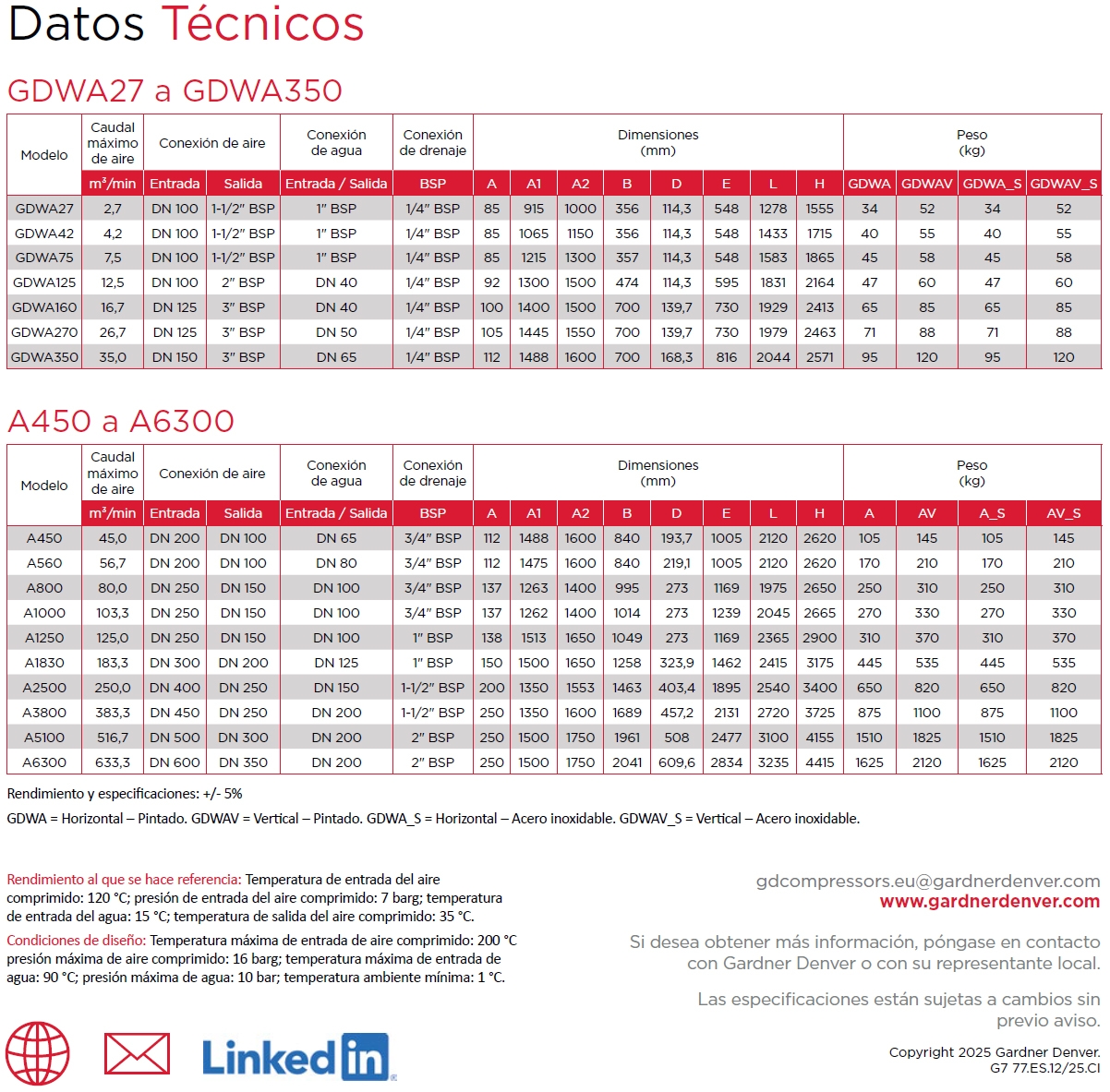

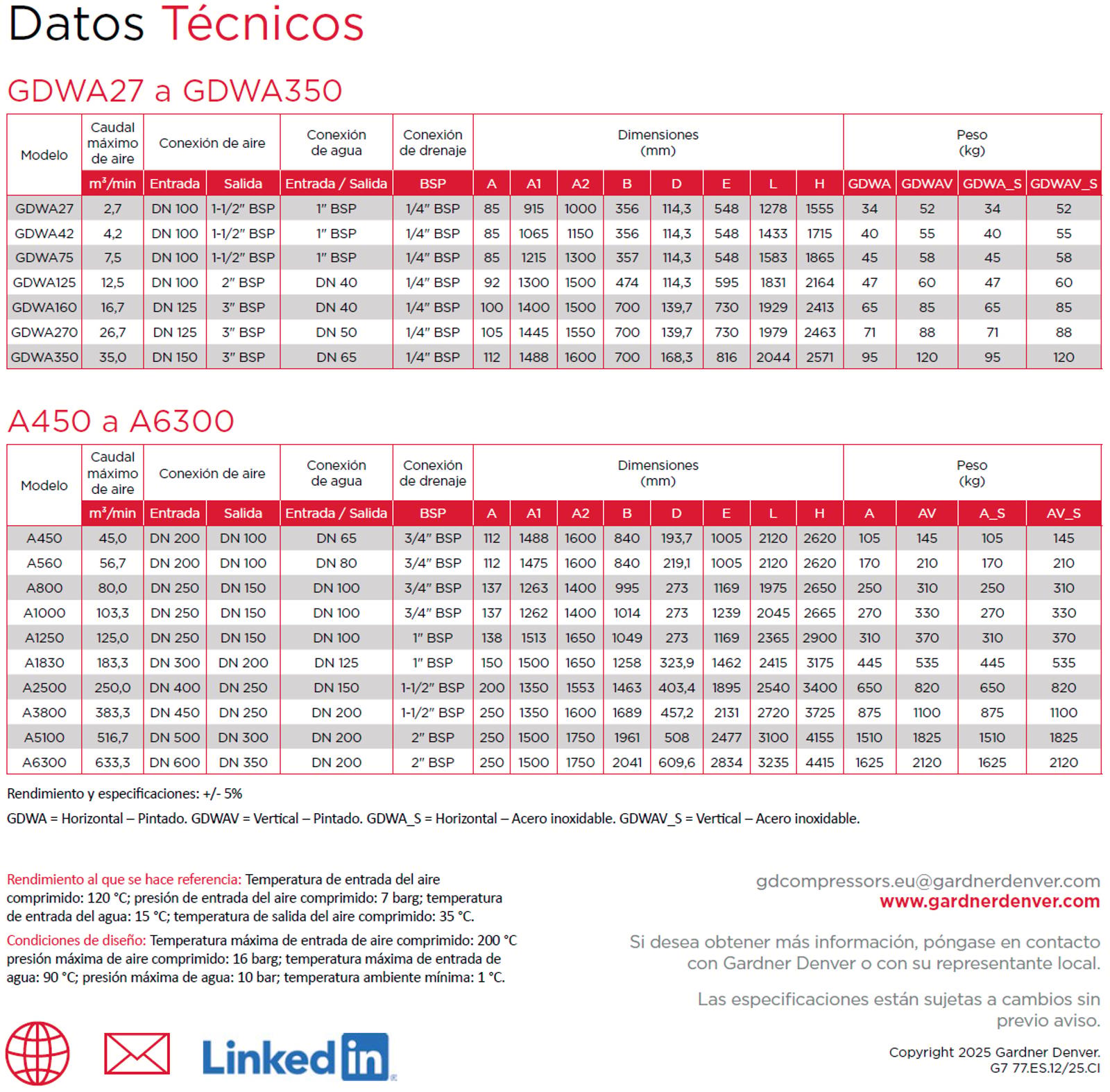

Condiciones de diseño
La temperatura máxima de entrada del aire comprimido es de 200 °C.
La presión máxima admisible del aire comprimido es de 16 bar.
La temperatura máxima de entrada de agua es de 90 °C.
Presión máxima del agua de 10 bares.
La temperatura ambiente mínima de funcionamiento es de 1 °C.
Principio de funcionamiento

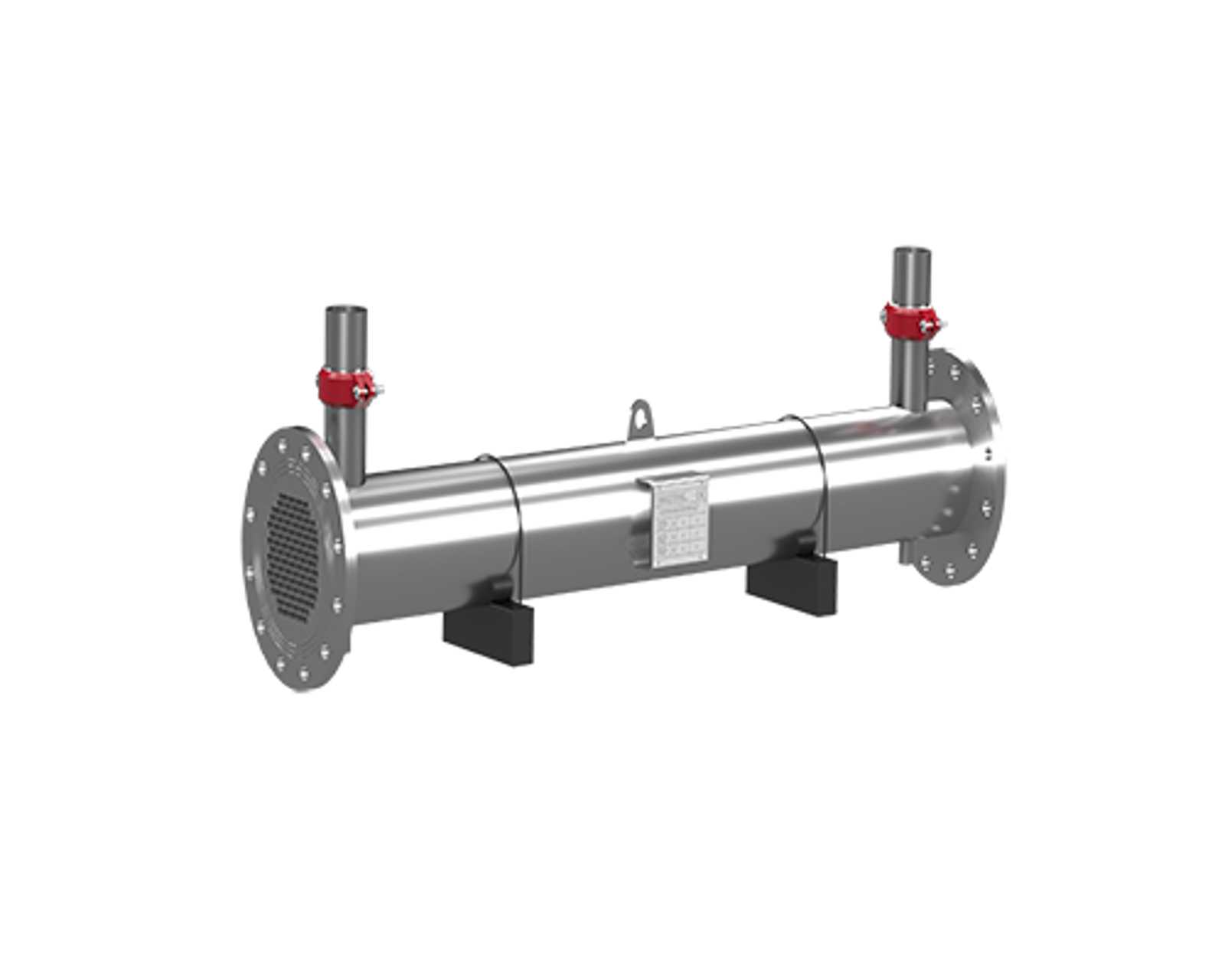

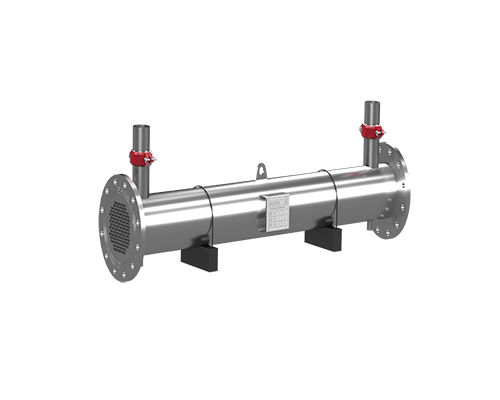

Dentro del intercambiador de calor, el aire comprimido fluye a través de tubos de acero inoxidable rodeados de agua fría en el lado de la carcasa. El agua de refrigeración se mueve en dirección contracorriente y es guiada por deflectores internos, que aumentan la turbulencia y mejoran el coeficiente de transferencia de calor.
La gama GDWA está diseñada con un tamaño de intercambiador optimizado, lo que garantiza una baja caída de presión en el lado del aire comprimido y mantiene una excelente eficiencia térmica. En la salida del tubo, un separador ciclónico genera un flujo de aire giratorio que separa eficazmente el condensado del aire comprimido, permitiendo que el líquido se drene por gravedad.
