Luft-/Wasser Wärmetauscher
Wassergekühlte Rohrbündel-Nachkühler bieten eine einfache und effiziente Lösung für die Kühlung von Druckluft. Durch die Gegenstrom-Wärmetauscherkonstruktion kann die Drucklufttemperatur auf das erforderliche Niveau gesenkt werden, was zur Optimierung nachgeschalteter Prozesse beiträgt. Dies ist besonders wichtig für Adsorptionstrockner, die bei moderaten Einlasstemperaturen am besten funktionieren – Bedingungen, die mit der GDWA-Baureihe zuverlässig erreicht werden können. Die resultierende Lufttemperatur bleibt dabei leicht über der Kühlwassertemperatur.
Da Druckluft in der Regel Feuchtigkeit enthält, bildet sich während des Kühlprozesses Kondensat. Dieses Kondensat kann mit einem am Auslass des Nachkühlers installierten Abscheider entfernt werden. Bei Modellen bis GDWA350 verfügt der integrierte Abscheider über ein Aluminiumgehäuse mit einer Zyklonpatrone und ist mit einem automatischen, schwimmergesteuerten Kondensatablass ausgestattet. Ab dem Modell A450 bestehen die Abscheider aus einem Kohlenstoffstahlgehäuse und einem Zyklonabscheider mit manuellem Ablauf. Optional sind Reduzierstücke erhältlich, um den Anschluss an das Druckluft-System zu erleichtern.

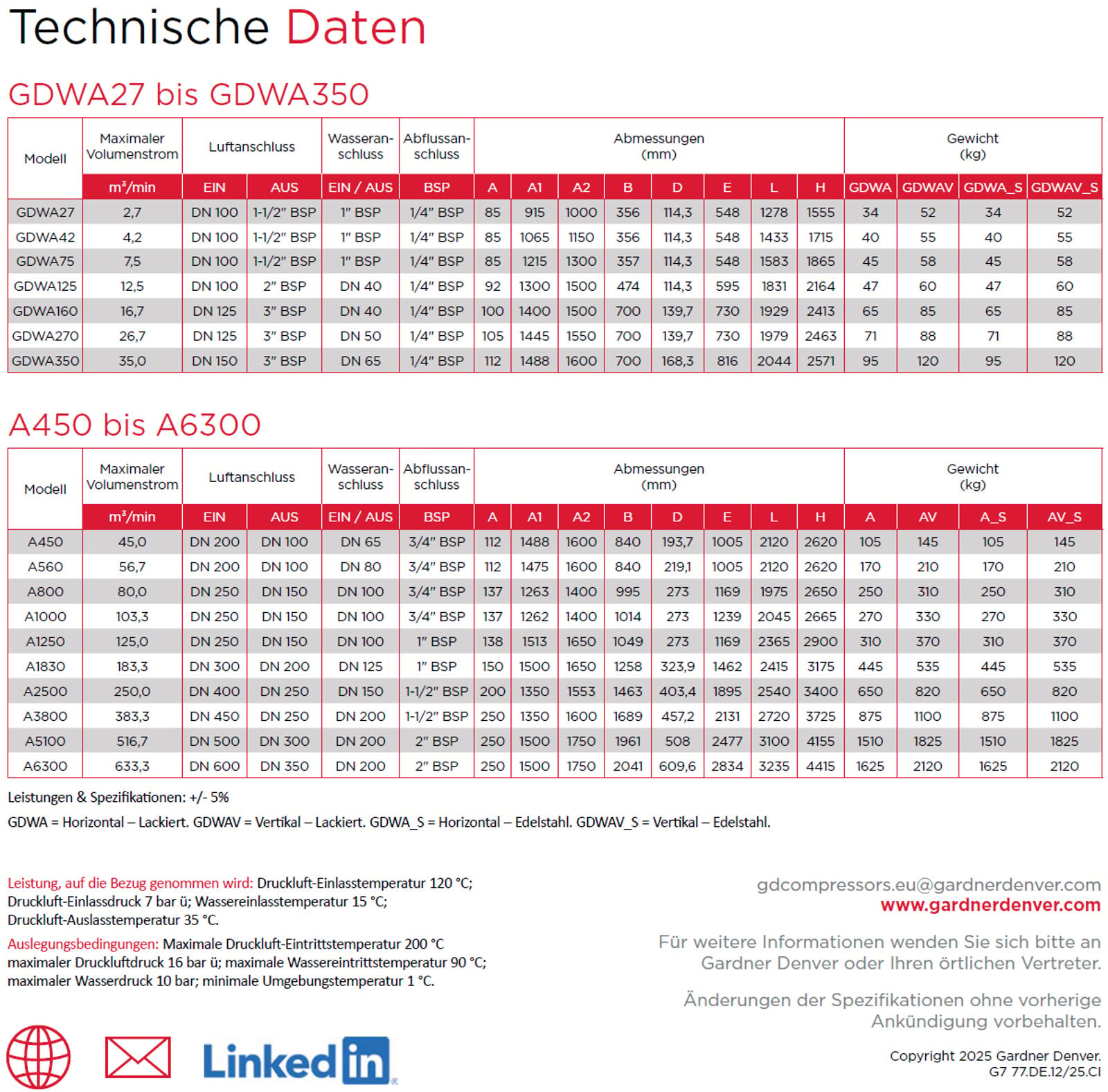

Auslegungsbedingungen
Die maximale Temperatur des Druckluft-Eingangs beträgt 200 °C.
Der maximal zulässige Druckluft-Druck beträgt 16 bar.
Die maximale Wassereintrittstemperatur beträgt 90 °C.
Maximaler Wasserdruck von 10 bar
Die minimale Umgebungstemperatur für den Betrieb beträgt 1 °C.
Funktionsprinzip
Im Wärmetauscher strömt Druckluft durch Edelstahlrohre, die auf der Mantelseite von kaltem Wasser umgeben sind. Das Kühlwasser fließt in Gegenstromrichtung und wird durch interne Leitbleche geführt, die die Turbulenz erhöhen und den Wärmeübergangskoeffizienten verbessern.
Die GDWA-Reihe ist mit einer optimierten Wärmetauscherdimensionierung ausgestattet, die einen geringen Druckabfall auf der Druckluft-Seite bei gleichzeitig ausgezeichneter thermischer Effizienz gewährleistet. Am Rohrausgang erzeugt ein Zyklonabscheider einen wirbelnden Luftstrom, der das Kondensat effektiv von der Druckluft trennt, sodass die Flüssigkeit durch Schwerkraft abfließen kann.
